SMW200A是业界功能最强大、性能最优异的矢量信号源。

高端矢量信号源SMW200A

n 用途

（1）支持重要数字调制信号，包括GSM、3G、LTE、5G。

（2）支持WLAN信号，包括802.11 a/b/g/n/ac/ax/ad/be信号。

（3）支持Bluetooth 5.X、NB-IOT、UWB信号。

（4）支持DVB-H/DVB-T/DVB-S2/DVB-S2X信号。

（5）支持连续波CW、脉冲和AM/FM/PM等常用模拟调制信号。

（6）支持高斯白噪声、多载波CW信号产生。

（7）支持基于功率放大器的包络跟踪、AM/AM、AM/PM数字预失真功能。

（8）支持GPS、GLONASS、Galileo和Beidou信号，是市场上唯一一款能够内部并行模拟GNSS  信号和复杂干扰环境的仪器，能够轻松快速地验证真实条件下接收机的定位精度等复杂测试。

（9）提供四个带宽高达800MHz的内置衰落模拟器，可模拟多达64条逻辑衰落通道，可预设各种通信标准规范中定义的所有重要衰落场景，包括Raleigh、Rice、纯Doppler衰落、birth-death、移动传播、高速列车、MIMO信道（可设置关联性）和载波聚合等多种多径模拟功能。

（10）支持雷达目标模拟功能。支持静目标、动目标及混合目标模拟，可以进行单个目标、多目标及不同RCS值的模拟。

（11）配合Pulse Sequencer软件可以实现复杂雷达及电子战场景的模拟，Pulse Sequencer软件分为三种模式，Pulse Sequencer RF、Pulse Sequencer Digital及Pulse Sequencer DFS。Pulse Sequencer RF可以产生单脉冲、脉冲串、天线运动及扫描、雷达平台、地图导入以及复杂的多发射机场景和多信道雷达场景，并支持实时PDW（脉冲描述字）功能。Pulse Sequencer Digital软件用于生成数据流验证软件算法及芯片。

n 优点和主要特性

（1）射频通道1频率范围：100kHz至3GHz、6GHz、7.5GHz、12.75GHz、20GHz、31.8GHz、40GHz、44GHz、56GHz和67GHz。

（2）可选配的射频通道2频率范围：100kHz至3GHz、6GHz、7.5GHz、12.75GHz、20GHz、31.8GHz和44GHz。

（3）提供业界最宽的内置带宽（K527选件）：2GHz。

（4）提供业界最优的带内平坦度：≤0.4dB。

（5）提供业界最大的存储深度（K515选件）：2GSample。

（6）业界最低的相位噪声：-150dBc/Hz@1GHz载频&10kHz频偏（典型值）。

（7）3GHz、6GHz、7.5GHz和12.75GHz的SMW200A射频通道配备电子衰减器。

（8）提供实时编码器，无需外部PC软件即可灵活生成所需的调制信号。

（9）提供100MHz和1GHz超低相位噪声参考时钟信号输入与输出（K703选件），可为多个级联仪器输出信号提供相较于10MHz参考信号更好的相位稳定性。

（10）提供2个内置基带模块，包含8个基带发生器，支持所有重要的MIMO衰落配置模式，如2×2、3×3、4×4、8×4和4×8等。

（11）利用SMW200A内部8个基带发生器和外部信号源模块SGT100A、SGS100A和SGU100A，可以提供多通道相位相参信号输出能力。

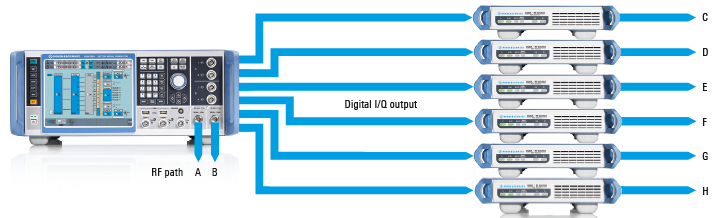

6GHz频段的8通道输出扩展
