SMA100B是业界输出功率最高、信号最纯净的顶级模拟信号源，同时还能够为模数转换器ADC提供第二路极为纯净的6GHz差分时钟信号输出。

n 用途

（1）产生连续波信号（标配）。

（2）产生AM/FM/PM信号（K720选件）。

（3）产生雷达接收机测试的脉冲串（K22/K23/K27选件）。

（4）产生伏尔导航系统VOR/仪表着陆系统ILS信号（K25选件）。

（5）提供带通滤波器和外部功率放大器的功率分析功能（K28选件）。

（6）提供整个扫描范围内的斜坡扫描功能（B28选件）。

（7）支持高端模数转换器和数模转换器组件测试（B29和K722选件）。

（8）产生Scan AM信号（K721选件）。

（9）支持具有高动态范围的不间断电平扫描（K724选件）。

（10）提供脉内线性调频Chirp信号（K725选件）。

（11）最低相位噪声信号替代雷达系统的本振信号。

（12）用于基站接收机的阻塞测试。

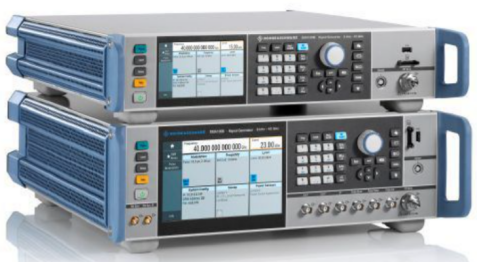

高端微波信号源SMA100B

n 优点和主要特性

（1）频率范围：8kHz至3GHz、6GHz、12.75GHz、20GHz、31.8GHz、40GHz、50GHz和 67GHz(超量程可达72GHz)。

（2）可提供业界最纯净的信号（选件SMAB-B711）

█ 超低相位噪声：-152dBc/Hz@1GHz载波频率&10kHz频偏；-132dBc/Hz @10GHz载波频率@10kHz频偏；-83dBc/Hz@10GHz载频&10Hz频偏。

█ 极低的宽带噪声：＜-162dBc（典型值）@10GHz载频&30MHz频偏。

（3）提供业界最低的谐波和非谐波信号分量

█ 在整个频段上谐波信号分量极低，同时提供超高输出功率。

█ 非常低的非谐波信号分量（典型）：＜–110dBc@1GHz，＜–90dBc@10GHz。

（4）提供业界最高的输出功率

█ 对于6GHz型号，高达38dBm输出功率。

█ 对于20GHz型号，超过30dBm@18GHz，高达28dBm@20GHz。

█ 对于40GHz型号，超过25dBm@20GHz至25GHz。

█ 对于67GHz型号，超过19dBm@40GHz至65GHz。

（5）提供ADC芯片测试所需的第二路极纯净的6GHz差分时钟信号。

（6）提供超低相噪1GHz基准信号输出，具有比10MHz基准信号更好的锁相耦合。

（7）提供业界第一款高达20GHz的标配电子衰减器。对于31.8GHz、40GHz、50GHz或67GHz频率选件，标配功率使用的是机械步进衰减器，但安装了任意一款高输出功率选件后，可以使用最高达20GHz的电子步进衰减器。

（8）友好的用户界面

█ 提供灵活的2HU和3HU机箱高度配置。

█ 5英寸和7英寸的电容触摸屏。

█ 主屏幕清晰显示所有重要参数和信息，无需搜索常用设置参数。

█提供带有代码生成器的SCPI宏记录器，用于自动记录手动设置并创建可执行的MATLAB脚本。

（9）代码仿真可模拟其他厂家的信号发生器，无需大量更改软件即可替代。
